○○町

【１】メカ・ロボット

　「メカ・ロボット」は、それぞれ「タミヤ模型」のキット製品を購入して製作した。

メカ・タートル	メカ・キリン

メカ・ダチョウ	メカ・ダービー

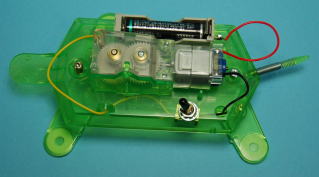

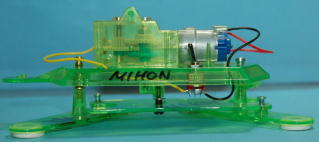

メカ・タートル（改１）	メカ・タートル（改２）

メカ・タートル（改良）について

１．長所：
　　電気の学習、電気配線が理解しやすい。
　　チョッとした…加工（穴空け）が必要。
　　技術科らしい。
　　スイッチの故障がほとんどない。

２．短所：
　　トグルスイッチ（２００円）が必要。

【２】クラフト模型

　「クラフト模型」は、「Flying Pig」の キット製品を購入して製作した。

Meｘｉｃａｎ　Pｅｃｋ	Sｕｒｆｉｎ　ｔｈｅ　Wｅｂ

【３】リモコン（空き缶運び）模型

　製作が簡単、仕組み学習、工夫ができる。また、製作後も動かして楽しめる。教材に適した模型。

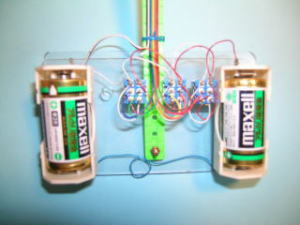

空き缶運びカー	リモートコントロール部

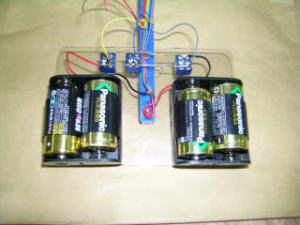

（新）リモコン配線図 　　１．電池が４個 　　２．配線が簡単	（旧）リモコン配線図 　　１．電池が２個 　　２．配線が複雑

　１．「空き缶」を運ぶ模型として製作。
　２．製作後は、操作テクニックを試せる。
　３．部品の価格は、３５００円くらい。

競技エリア

【４】リンク装置

　４本のＬＩＮＫ（棒）が、どんな動きをするのか？
教具として、一目でわかる模型を製作した。

特徴

１．動く「仕組み」がわかりやすい。
２．どんな「運動」をしているかがわかる。
３．黒板に掲示できる。
４．生徒は、触って動かして確かめられる。

リンク装置（基本形）とカム装置

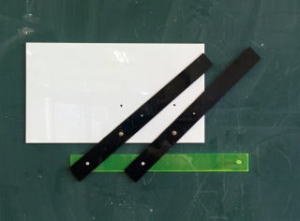

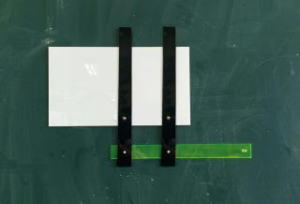

平行クランク機構 （静止状態）	平行クランク機構 （簡易ワイパー）
